40 amperes kézi átviteli kapcsoló

Az ICHYTI egy kínai beszállító és gyártó, amely kiváló minőségű 40 amperes kézi átviteli kapcsolók gyártására specializálódott. Az iparágban szerzett sokéves tapasztalatunkkal hosszú távú üzleti kapcsolatot kívánunk kialakítani ügyfeleinkkel. Az ICHYTI kiváló OEM szolgáltatásokat kínál, és több mint 12 éves tapasztalattal rendelkezik a napelemes rendszerek területén. Emellett független kutatási és fejlesztési képességekkel rendelkezünk, biztosítva, hogy innovatív és csúcsminőségű termékeket biztosítsunk.

Kérdés küldése PDF letöltése

termékleírás

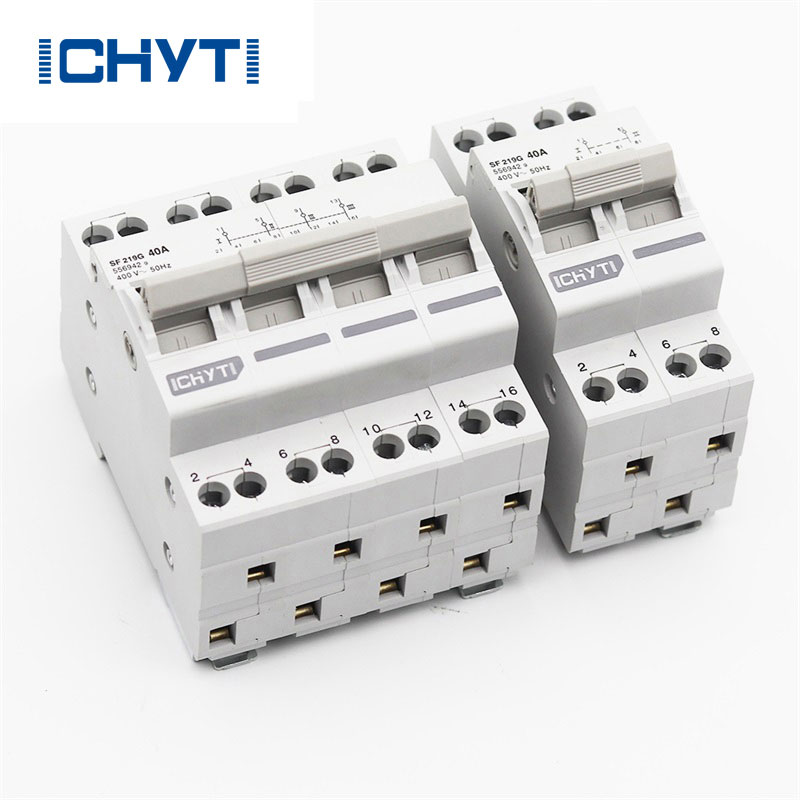

Kína ICHYTI Customized 40 amperes kézi átviteli kapcsoló Free Sample négy funkcióval rendelkezik, nevezetesen kapcsolókonverzióval és leválasztással, és rugalmasan válthat két terhelés között. Beépítése DIN szabványú 35×75-ös sínek segítségével történik, a héj PA66 fröccsöntésből készül, nagy égésgátló teljesítménnyel. Ideális megoldás lehet ipari berendezések, áramkörök be- és kikapcsolására. A 40 amperes kézi váltókapcsoló névleges árama 40A/63A, ami kényelmessé és biztonságossá teszi a vezetősínre történő telepítést és vezetékezést.

ICHYTI 40 amperes kézi váltókapcsoló Paraméter (specifikáció)

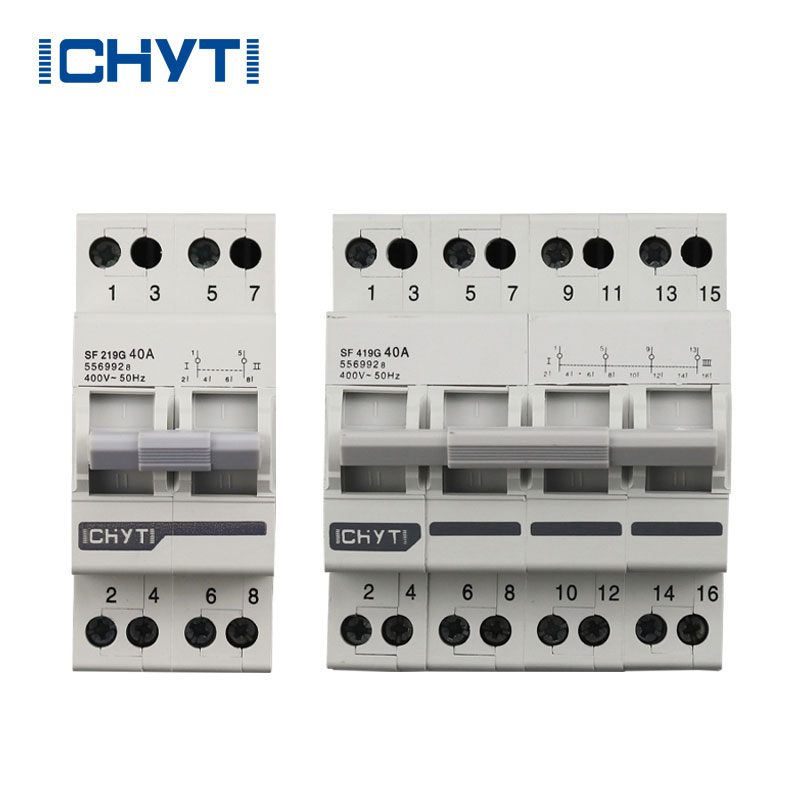

termék modell	SF 219G
Pólus	2P	4P
Névleges áram (A)	40, 63	40, 63
Névleges feszültség (V)	230/400	230/400
Kapcsolatfelvételi űrlap	1-0-2
Üzemhőmérséklet	-5 °C -+40 °C
Zárt osztály	IP20
Telepítés	Sínszerelés
Frekvencia	50/60Hz
æ¥metrikus élettartam	Legalább 1500-szor
Mechanikai élettartam	Nem kevesebb, mint 8500-szor

ICHYTI 40 amperes kézi váltókapcsoló Használati útmutató

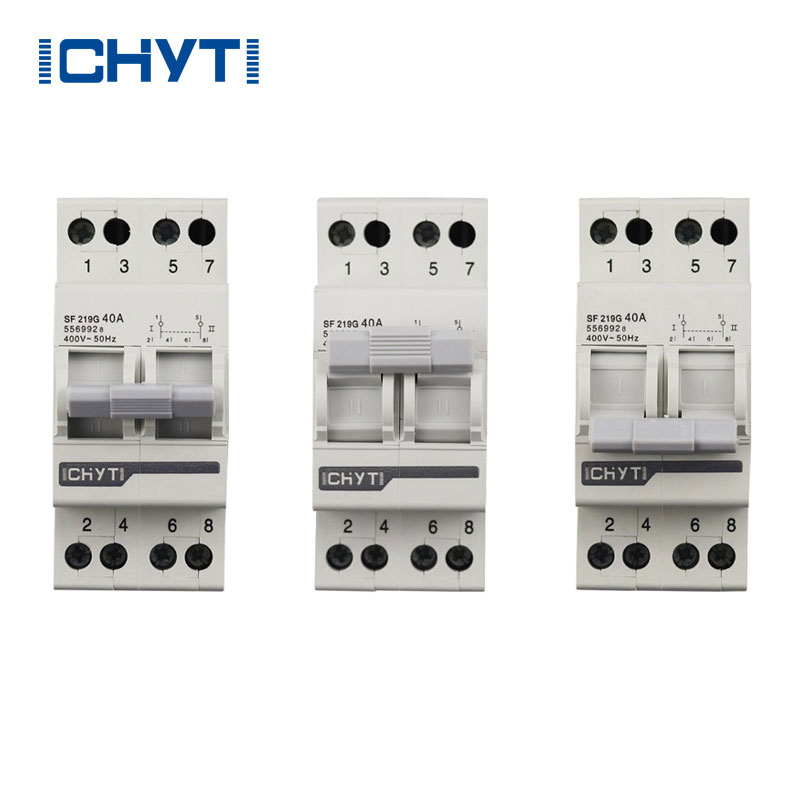

2P MTS:

◉ Amikor a fogantyú eléri az I pozíciót: 1 és 2 csatlakoztatva van, 5 és 6 csatlakoztatva van.

◉ Amikor a fogantyú a II pozícióba ütközik: 1 és 4 csatlakoztatva van, 5 és 8 csatlakoztatva van.

◉ Ha a fogantyú középső helyzetben van: mindkét csoport le van választva.

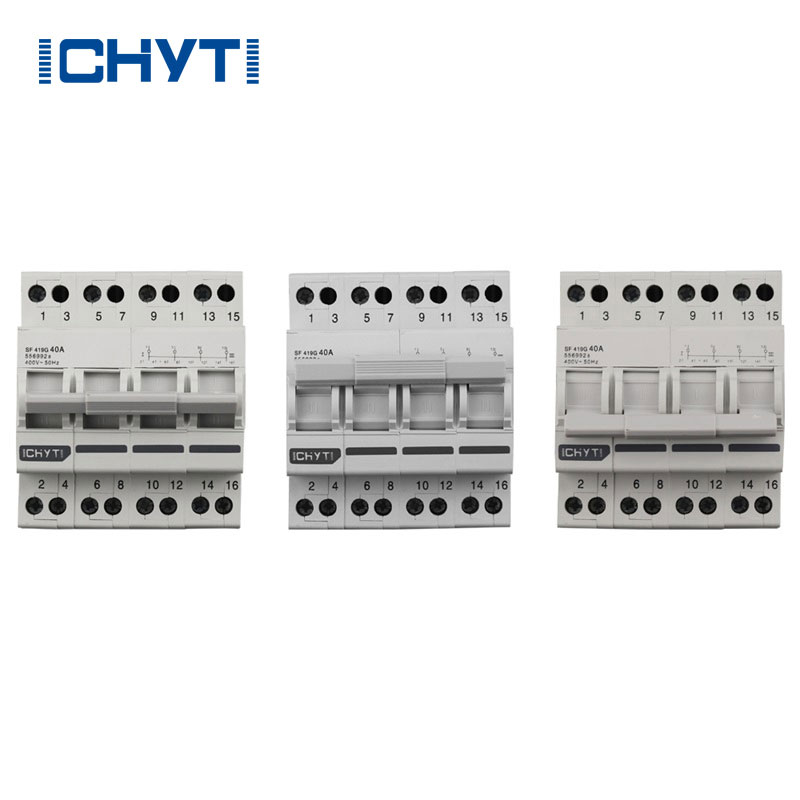

4P MTS:

◉ Amikor a fogantyú az I pozícióba ütközik: 1 és 2 csatlakoztatva van, 5 és 6 csatlakoztatva van, 9 és 10 csatlakoztatva van, 13 és 14 csatlakoztatva van.

◉ Amikor a fogantyú a II pozícióba ütközik: 1 és 4 csatlakoztatva van, 5 és 8 csatlakoztatva van, 9 és 12 csatlakoztatva van, 13 és 16 csatlakoztatva van.

◉ Ha a fogantyú középső helyzetben van: mindkét csoport le van választva.

◉ A bejövő és kimenő vezetékek helyzete az aktuális igényeknek megfelelően állítható (a felső és alsó kivezetés nem feltétlenül szükséges, kettős teljesítménykapcsolásnál az alsó be- és felső kimenetet kell használni.)
