1P/2P/3P/4P egyenáramú megszakítók bekötési módjai UPS tápegységrendszerekben

Az UPS tápellátási rendszereinek konfigurációjában az egyenáramú megszakítók kettős funkciót látnak el, az akkumulátoráramkörök leválasztását és túláramvédelmét. A különböző típusú UPS tápegységek különböző névleges akkumulátorfeszültségeknek és áramerősségnek felelnek meg, ezért különböző pólusszámú egyenáramú megszakítók adaptációját igénylik. Ez a cikk részletezi az UPS rendszerekben alkalmazott 1P/2P/3P/4P DC megszakítók különféle bekötési módjait.

1. A megszakítók szabványos paraméterekkel rendelkeznek, beleértve a névleges feszültséget és névleges áramot (1P típusokhoz). Ha ezek a paraméterek nem felelnek meg az akkumulátor feszültség- és áramszükségletének, az üzemi feszültség és áram növelhető a megszakító pólusainak számának hozzáadásával és soros-párhuzamos csatlakozási konfigurációk elfogadásával. Pontosabban, a soros csatlakozás növeli a feszültséget, míg a párhuzamos csatlakozás növeli az áramerősséget.Példaként 250 V névleges feszültséget veszünk.

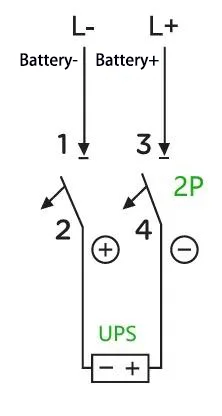

V:Például: 40 kVA kapacitású, 32 cellás névleges akkumulátorsorral rendelkező szünetmentes tápegység esetén (kiegyenlítő töltési feszültség: 14 V × 32 = 448 V; vannak olyan akkumulátorok is, amelyek úszó töltési feszültsége csak 13,6 V, amelyet itt csak illusztrációként használunk ) a maximális üzemi áram kiszámítása 40 kVA ÷ 0 % ÷ 1 % ÷ 1 . = 139 A (1,0 teljesítménytényezőt, 90%-os hatásfokot és cellánként 10 V-os UPS-beállítású lekapcsolási feszültséget feltételezve). Ebben az esetben elegendő egy 2P 500 V 200 A-es megszakító. A huzalozás módja a következő:

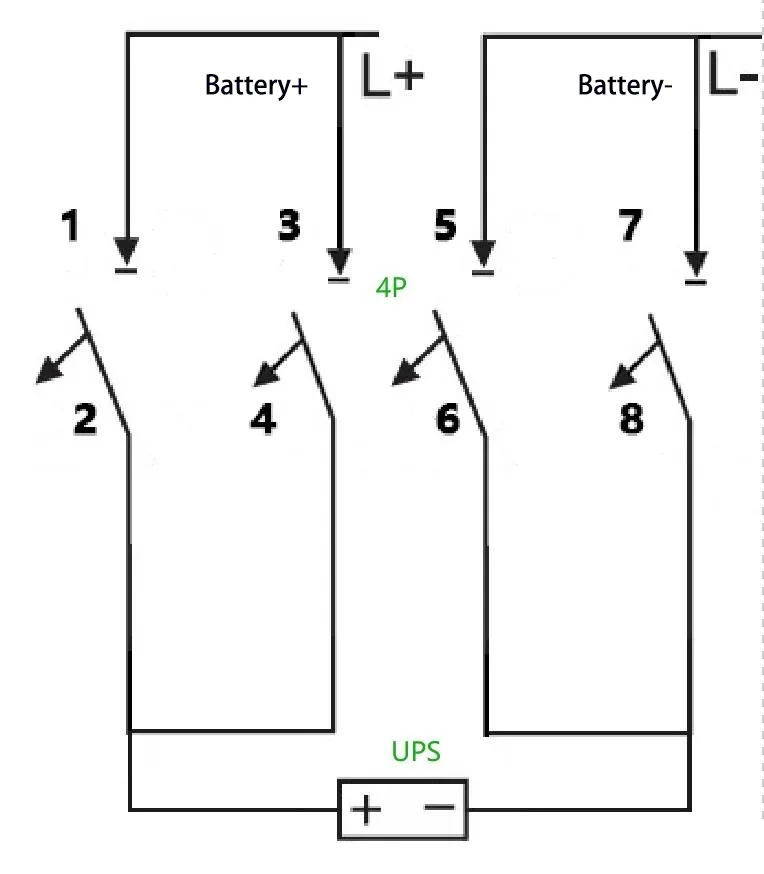

B:Mi a teendő, ha 2P 500 V 100 A-es megszakítót használnak helyette? Ezt a követelményt egy 4P megszakítóval lehet teljesíteni – konkrétan két készlet 2P megszakító párhuzamba állításával az áramátviteli kapacitás növelése érdekében. A huzalozás módja a következő:

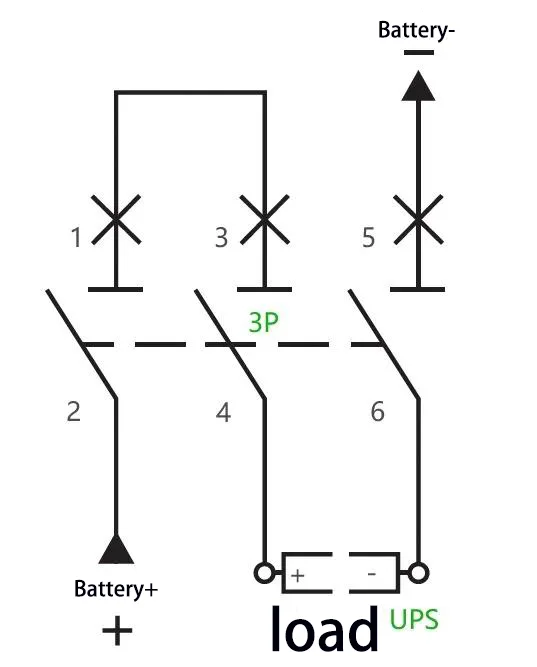

C:Például: Egy 40 kVA kapacitású és 40 cellás névleges akkumulátorsorral rendelkező szünetmentes tápegységnél (kiegyenlítő töltési feszültség: 14 V × 40 = 560 V) a maximális üzemi áram kiszámítása 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. sorba kapcsolt pólusai közül. A huzalozás módja a következő:

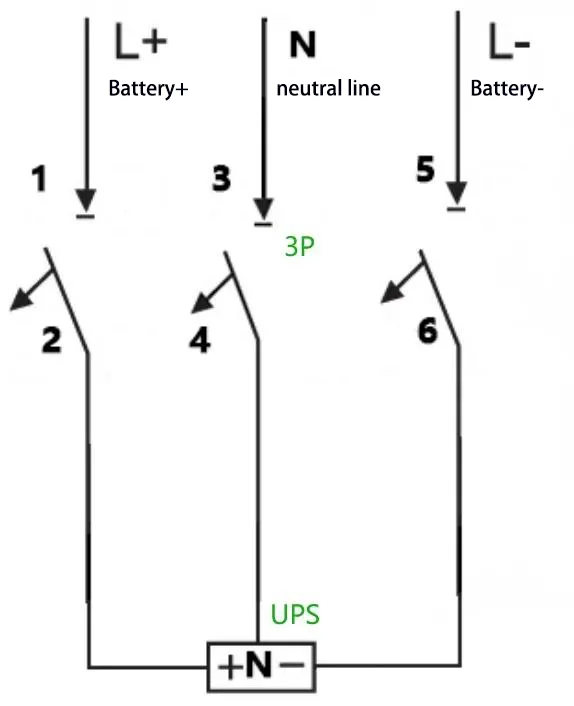

D:Például: 40 kVA kapacitású, 32 cellás névleges akkumulátorsorral és nulla vezetékes csatlakozással (kiegyenlítő töltési feszültség: 14 V × 32 = 448 V, azaz ±224 V) a maximális üzemi áramot 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V = 1,0 ÷ 90 V 32 ÷ 3% . 500 V 200 A megszakító alkalmazható, és a bekötési módszer a következő:

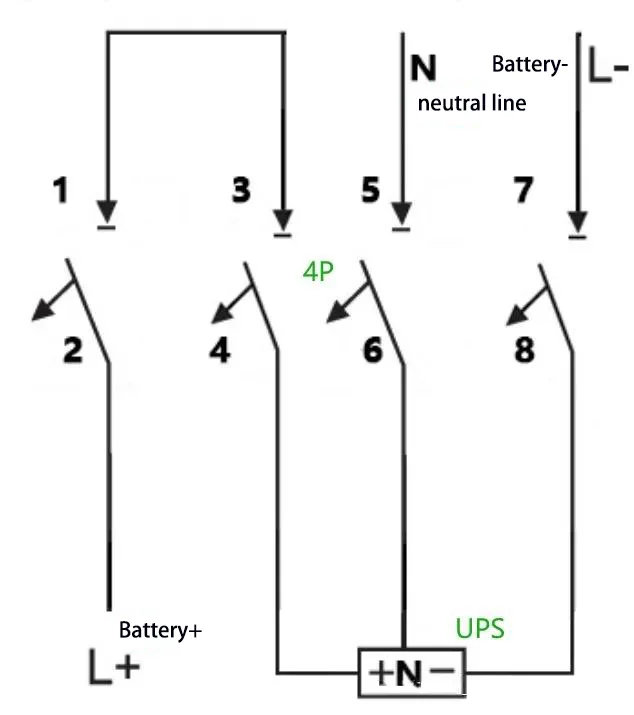

E:Például: 40 kVA kapacitású, 40 cellás névleges akkumulátorsorral és nulla vezetékes csatlakozással (kiegyenlítő töltési feszültség: 14 V × 40 = 560 V, azaz ± 280 V) a maximális üzemi áramot 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V = 1,0 ÷ 10 V 1 40% . 750 V 150 A megszakító átvehető, két pólusa sorba van kötve. A huzalozás módja a következő:
