Napelem kábel csatlakozók

Kínai beszállítók A Kínában gyártott ICHYTI napelemes kábelcsatlakozók teljes mértékben alkalmazkodtak az ügyfelek 1500 V-os fotovoltaikus rendszerekhez való igényeihez. A napelem kábelcsatlakozók két részre oszlanak: vonalvégre és táblavégre, és amit általában napelem kábelcsatlakozóknak nevezünk, az a vonalvégi csatlakozókra vonatkozik. Két részből áll: fém részekből és szigetelő részekből. Az MC a Multi Contact, míg a 4 a fémmag átmérőjét jelenti.

ICHYTI napelem kábel csatlakozók Paraméter (specifikáció)



ICHYTI napelemes kábelcsatlakozók Teljesítménykövetelmény

◉ A fotovoltaikus csatlakozóknak jó vezetőképességgel kell rendelkezniük, és az érintkezési ellenállás nem haladhatja meg a 0,35 milliohmot.
◉ A napelem-elemek biztonsági teljesítményének biztosításához elegendő biztonsági teljesítményre van szükség. A napelemes berendezések használatának környezete és éghajlata néha rendkívül zord lehet, ezért vízállónak, magas hőmérsékletnek ellenállónak, korrózióállónak, magas szigeteléssel és egyéb teljesítménnyel kell rendelkeznie, és a védelmi szintnek el kell érnie az IP68-at.
◉ A szolár csatlakozó szerkezetének szilárdnak és megbízhatónak kell lennie, és a helyesen behelyezett apa és anya csatlakozók csatlakozási ereje nem lehet kisebb, mint 80 N. 4 mm ² csatlakozáshoz A kábel MC4 csatlakozója nem lépheti túl a 105 Celsius fokos felső határhőmérsékletet 39A áram átvitele esetén. Az MC4/H4 csatlakozó egymagos csatlakozó dugasz és anya csatlakozókkal, aminek számos előnye van, mint például a jó tömítés, a kényelmes behelyezés, valamint az egyszerű karbantartás és javítás.

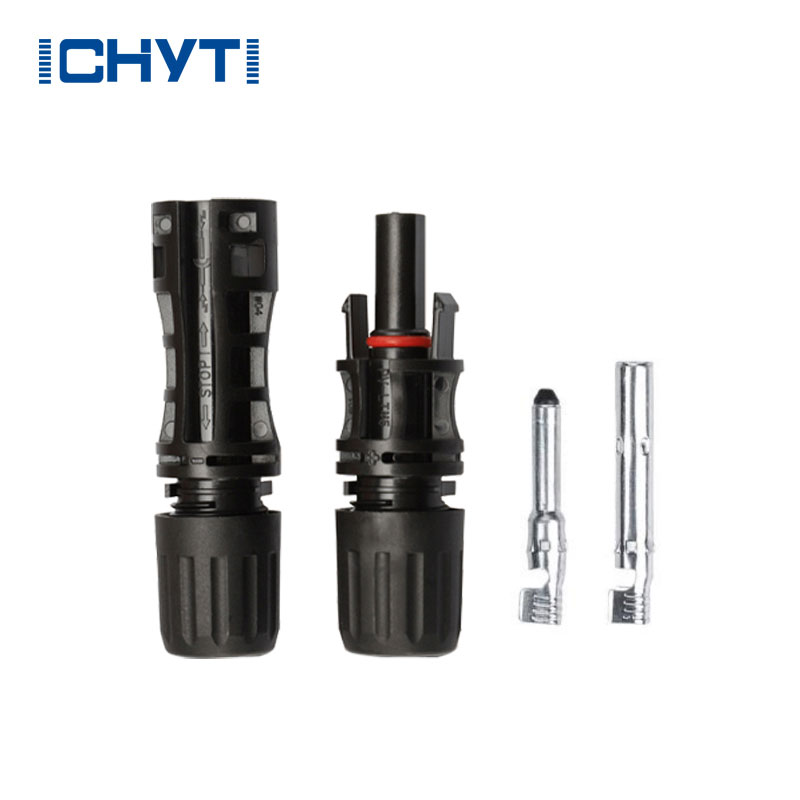

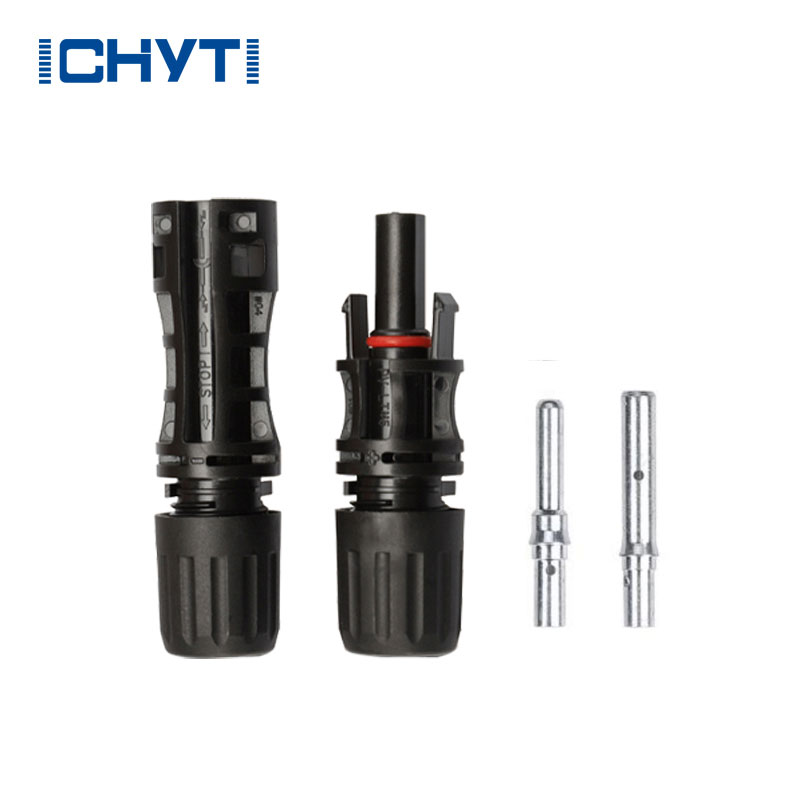

ICHYTI napelemes kábelcsatlakozók Részletek

ICHYTI szolár panel kábelcsatlakozók Méretek és bekötés



ICHYTI napelem panel kábelcsatlakozók Szerelési óvintézkedések

A dugó kiválasztásakor ügyelni kell a termék minőségére, beleértve a belső fémvezető méretének, az anyagvastagságnak, a rugalmasságnak és a bevonatnak való megfelelést, amelyek megfelelnek a nagy áramok szállításának és a jó érintkezésnek. A dugóhéj műanyagának repedésmentes, sima felületet kell biztosítania, és a felületnek jól tömítettnek kell lennie. Az alkatrészek csatlakozóinak beszerelésekor kerülni kell a napfénynek és esőnek való kitettséget, hogy elkerüljük a csatlakozók elöregedését, a belső csatlakozók és kábelek korrózióját, az érintkezési ellenállás növekedését, sőt a gyulladást is, ami a rendszer hatékonyságának csökkenéséhez vagy tüzet okozhat. balesetek.

A fotovoltaikus csatlakozók felszerelése és krimpelése rendkívül fontos, ezért professzionális krimpelőszerszámokat kell használni. A fotovoltaikus erőművek építése előtt a megfelelő mérnöki szerelőszemélyzetnek képzést kell kapnia a krimpelési műveletekről.
